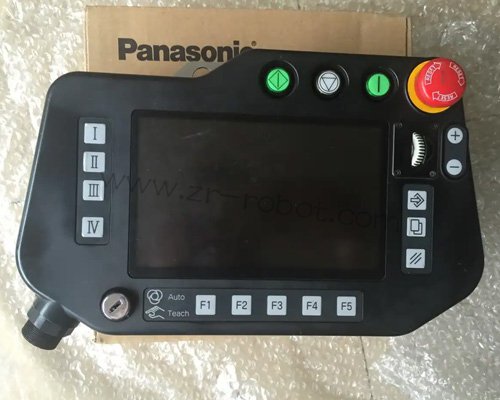

Panasonic松下焊接机器人凭借稳定的焊接性能、精准的参数控制，广泛应用于汽车制造、工程机械、五金加工等各类焊接场景，示教器作为人机交互的核心部件，承担着参数设置、程序调试、动作操控等关键功能，其运行状态直接决定焊机机器人的作业效率和焊接质量。在长期高强度实操中，不少企业会遇到示教器花屏故障，表现形式多样且诱因复杂，若不能及时精准处理，不仅会影响正常生产进度，还可能因操作误判导致焊接缺陷，增加生产成本。相较于普通电器的屏幕故障，松下焊接机器人示教器集成了焊接参数传输、机器人动作控制等专用模块，松下机器人维修需兼顾专业性和针对性，避免盲目拆机造成二次损坏。
松下焊接机器人示教器花屏并非单一故障表现，不同花屏形态对应不同故障诱因，精准区分故障现象是高效松下机器人维修的前提。常见的花屏形态主要分为四类：一类是全屏彩色条纹紊乱，无清晰画面和文字显示，多出现于开机瞬间或焊接作业高强度运行后，伴随屏幕亮度忽明忽暗，此类多与供电不稳或信号传输异常相关；二类是局部花屏，屏幕部分区域出现斑块、模糊，其余区域显示正常，多由屏幕本身老化或触控层损坏导致；三类是闪烁式花屏，画面频繁跳动、出现残影，尤其在调整焊接参数或操控机器人动作时更为明显，通常与电磁干扰或线路接触不良有关；四类是开机花屏、后期恢复正常，多发生在环境湿度较大的车间，与内部元件受潮相关。维修前需详细记录花屏出现的时机、形态、伴随现象，结合焊接机器人的使用时长、作业环境，初步锁定故障范围。
松下机器人维修作业需遵循“先排查外部、后拆解内部，先简单后复杂”的原则，全程做好防静电、防磕碰防护，避免损坏示教器内部精密元件。首先进行外部基础排查，无需拆机，操作简单且能排除大部分常见故障。第一步检查供电系统，松下焊接机器人示教器多采用24V直流供电，用万用表测量电源适配器输出电压，若电压波动超出±5%，或电源适配器指示灯闪烁，需更换同规格适配电源测试，同时检查电源线接头是否氧化、松动，用酒精棉片擦拭接头氧化部位，重新插紧确保接触良好，电源线破损需及时更换，避免供电不稳烧毁内部元件。
第二步排查连接线路，示教器与焊接机器人控制器之间的专用电缆的是信号传输核心，频繁弯折、拖拽易导致内部线芯断裂或接触不良。检查电缆外观是否有破损、老化痕迹，重点查看靠近示教器手柄和控制器接口的部位，这些区域弯折频率最高；轻摇电缆观察花屏是否有变化，若花屏随电缆晃动出现缓解或加重，说明存在线路虚接，可更换备用电缆测试，同时检查接口金手指是否氧化，用电子清洁剂擦拭后重新插紧，确保信号传输通畅。第三步排查环境干扰因素，焊接车间存在高频电磁干扰，若示教器靠近大功率变频器、焊接电源等设备，易出现信号紊乱导致花屏，可暂时移开干扰源，或为示教器增设防静电、防干扰防护套，观察花屏是否缓解。
外部排查无果后，需进行内部拆解维修，拆解前务必断开示教器所有电源和连接线路，佩戴防静电手环，在防静电工作台上操作，避免静电损坏主板、显示驱动芯片等精密元件。拆解时使用专用螺丝刀，轻轻撬开示教器外壳卡扣，避免用力过猛导致外壳破损或内部线路断裂，拆解后逐一排查内部核心部件。松下机器人维修首先检查屏幕排线，排线松动、氧化是内部故障导致花屏的最常见原因，查看排线与主板、屏幕的连接是否牢固，排线表面是否有氧化、破损痕迹，用酒精棉片擦拭排线接口，重新插紧并固定卡扣，若排线破损需更换同型号排线，更换时注意排线方向，避免接反烧毁屏幕。
其次检查主板状态，主板作为示教器的核心控制部件，若出现元件损坏、焊接不良，会直接导致花屏。用放大镜观察主板上的显示驱动芯片、电容、保险管等元件，查看是否有鼓包、漏液、烧蚀痕迹，松下机器人维修重点检查显示驱动芯片的焊接部位，若存在虚焊，需用专业设备进行补焊；若电容鼓包、保险管熔断，需更换同规格元件，更换时严格按照焊接规范操作，避免虚焊、漏焊。同时检查主板上的信号接口，确保接口无氧化、松动，避免信号传输异常。
最后检查屏幕本体，若排线、主板均无异常，大概率是屏幕本身故障。用专业测试工具检测屏幕显示功能，若屏幕存在色彩失真、亮度不均、像素损坏等问题，说明屏幕老化或损坏，需更换同型号示教器屏幕，更换时注意轻拿轻放，避免触碰屏幕触控层，安装后固定牢固，防止后期使用中出现松动导致花屏复发。对于局部花屏，若屏幕无明显破损，可尝试用专用屏幕清洁剂擦拭屏幕表面，去除污渍和灰尘，部分轻微污渍导致的局部模糊可得到缓解。
不同场景下的花屏故障，维修重点有所不同，针对性处理能提升维修效率、降低维修成本。对于长期使用（超过3年）的示教器，花屏多由元件老化导致，优先检查屏幕、排线和主板电容，若老化严重，建议同步更换相关易损件，延长示教器使用寿命；对于环境湿度较大的车间，花屏多由内部元件受潮引起，松下机器人维修时需对主板、屏幕进行烘干处理，烘干后涂抹绝缘防护层，避免再次受潮，同时改善车间通风条件，减少环境对示教器的影响。
对于焊接作业中频繁出现的闪烁式花屏，多与电磁干扰相关，维修时除了排查连接线路，还需检查示教器接地情况，用万用表测量接地电阻，确保接地良好，必要时加装电源滤波器，改善供电质量，减少电磁干扰对信号传输的影响；对于开机花屏、后期恢复正常的故障，无需频繁拆机，重点检查内部防潮措施，定期对示教器进行清洁、烘干，避免元件受潮老化。维修过程中需全程做好记录，标注更换的元件、排查的部位，便于后期出现同类故障时快速定位处理。
维修完成后，需进行全面测试，确保示教器无花屏、运行稳定，才能投入正常使用。测试分为三步：第一步开机测试，接通电源后观察屏幕显示，确保无花屏、条纹、残影，文字、参数显示清晰，亮度均匀；第二步功能测试，操作示教器设置焊接参数、调试机器人动作，检查参数传输是否顺畅，机器人动作是否与操作指令一致，无卡顿、误判现象；第三步稳定性测试，模拟车间实际作业环境，让示教器连续运行4小时以上，观察是否出现花屏复发、参数丢失等问题，同时检测供电电压、信号传输是否稳定，确保维修效果达标。
示教器花屏故障多可通过日常防护提前规避，减少松下机器人维修频次和成本。日常使用中，操作人员需规范操作，避免用力敲击、碰撞示教器屏幕，避免拖拽、弯折连接电缆，操作完毕后及时将示教器放置在专用防护盒中，防止粉尘、焊渣进入内部；定期对示教器进行清洁，用干燥的软布擦拭屏幕表面，用电子清洁剂清理接口部位，去除灰尘和污渍，避免氧化、堵塞；定期检查供电系统和连接线路，发现异常及时处理，避免供电不稳、线路破损导致的故障；根据车间环境，定期对示教器进行防潮、防干扰维护，延长元件使用寿命。
松下焊接机器人示教器作为精密电子部件，维修需具备专业的技术能力和规范的操作流程，盲目拆机、随意更换元件不仅无法解决故障，还可能造成二次损坏，增加维修成本。若遇到复杂故障，如主板大面积损坏、屏幕严重老化，建议联系专业维修人员处理，确保松下机器人维修质量。通过精准区分花屏故障形态、遵循规范的排查维修流程、做好日常防护，既能快速解决示教器花屏问题，又能延长示教器使用寿命，保障松下焊接机器人稳定高效运行，为企业生产保驾护航。
