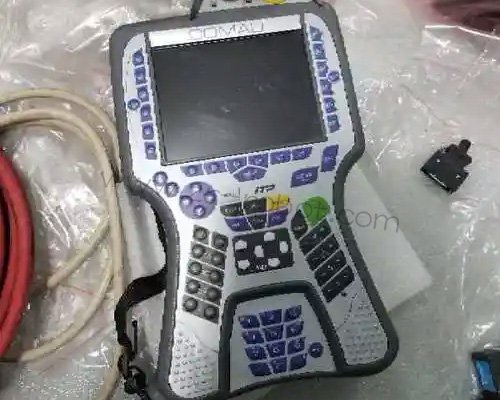

COMAU柯马机器人示教器C5G-TP5WC作为人机交互部件，承担程序编写、参数调试与设备操控等重要职责，其运行稳定性直接关联生产线连续作业效率。白屏是该型号示教器长期服役后高发故障，表现为开机后屏幕全白无显示、仅背光亮起无画面，或运行中突然切换为白屏状态，这类故障不仅导致机器人无法正常操控，还可能因程序中断引发生产停滞。C5G-TP5WC示教器内部结构精密，集成电源板、显示驱动模块、液晶屏及专用排线，白屏成因多与供电异常、硬件连接松动、模块损坏或软件故障相关，柯马机器人维修需结合型号专属特性分步排查，避免盲目拆卸造成二次损伤。
故障排查需遵循“先外部后内部、先通电后断电”的原则，优先排除外部环境与连接问题，再深入拆解内部组件。通电预检阶段，先检查示教器与控制柜的连接线缆，C5G-TP5WC采用15针航插信号线与24V电源线分离设计，柯马机器人维修需逐一确认航插接头是否插紧、锁扣是否扣合到位，同时观察线缆外皮有无磨损、弯折痕迹，长期拖拽易导致内部导线断裂，引发信号传输中断或供电不稳。用万用表测量电源线输出电压，该型号标准供电为24V直流，电压波动超过±0.5V或无电压输出，需优先更换备用电源线或检查控制柜电源模块，排除外部供电故障。
若外部连接与供电正常，可通过辅助手段判断故障范围。轻拍示教器外壳，若白屏状态偶尔闪烁或短暂恢复显示，大概率为内部排线松动或接触不良；若白屏伴随轻微电流声或外壳局部发热，多指向电源板故障或驱动模块短路。此时断开电源，等待内部电容放电完成后，拆卸示教器外壳，外壳通过四颗内六角螺丝固定，拆卸时需使用专用工具，避免划伤外壳或损坏内部线路。打开外壳后先清理内部灰尘与油污，柯马机器人维修重点检查液晶屏与主板连接的FPC排线，该型号排线为80pin柔性接口，易因振动或老化导致针脚氧化。
排线问题是C5G-TP5WC白屏的高频诱因，需针对性处理。先松开排线锁扣，轻轻拔出排线，用无水乙醇擦拭排线针脚与接口触点，去除氧化层与污渍，擦拭后自然晾干，避免残留液体造成短路。重新插入排线时确保完全到位，扣紧锁扣防止松动，柯马机器人维修同时检查排线有无折痕、破损，若排线边缘开裂或针脚弯曲，需更换同规格原厂排线，非原厂排线可能因针脚定义不符导致显示异常。部分情况下，排线接口焊点脱焊也会引发白屏，需用放大镜观察接口焊点，发现虚焊、假焊现象时，用恒温烙铁补焊加固，焊接温度控制在320℃以内，避免高温损坏接口塑料部件。
供电模块故障需结合电压检测与外观观察综合判断。C5G-TP5WC电源板集成降压电路与保护模块，负责将24V电压转换为5V供给显示驱动模块，打开外壳后观察电源板有无电容鼓包、电阻烧黑、芯片引脚氧化等痕迹，这类现象多为电源板过载或老化所致。用示波器检测电源板输出端5V电压，无输出或波形紊乱时，需进一步检查保险管是否熔断，该型号保险管规格为1A/250V，熔断后可更换同规格配件，若更换后再次熔断，需排查驱动模块或液晶屏是否短路，避免电源板二次损坏。电源板维修难度较高，无专业检测设备时建议直接更换原厂电源板，确保供电稳定性。
显示驱动模块与液晶屏损坏引发的白屏，需通过替换测试确认。C5G-TP5WC采用独立显示驱动芯片，焊接在主板上，若排查排线与电源板无异常，可更换同型号正常驱动芯片测试，更换时需借助热风枪与焊锡膏，控制温度均匀加热，避免损伤周边元件。液晶屏损坏多表现为白屏伴随屏幕碎裂、漏液，或通电后背光亮起但无任何画面，这类情况需更换原厂液晶屏，更换时需注意液晶屏固定卡扣的安装位置，同时涂抹导热硅脂增强散热，避免长期运行过热影响使用寿命。更换后需检查背光亮度调节功能，确保显示效果符合标准。
软件故障引发的白屏较为少见，多与系统固件损坏或程序异常相关，柯马机器人维修需通过刷机恢复。C5G-TP5WC示教器支持U盘刷机，先从柯马官方获取对应型号固件，拷贝至空白U盘根目录，将U盘插入示教器USB接口，长按电源键与确认键开机，进入刷机模式。刷机过程中禁止断电或拔插U盘，待系统自动重启完成后，测试显示功能是否恢复，同时校验触摸灵敏度与按键响应，若刷机后仍白屏，说明故障根源为硬件损坏，需重新排查内部组件。刷机前建议备份示教器内重要程序与参数，避免数据丢失。
修复完成后需进行系统性测试，确保设备恢复正常性能。先进行空载通电测试，持续运行2小时，观察屏幕显示是否稳定、无闪烁，调节背光亮度与对比度，确认各项显示参数正常。随后连接机器人控制柜，测试程序编写、参数修改、手动操控等功能，校验屏幕触控精度与按键响应速度，确保无延迟、无偏差。同步检查密封性能，C5G-TP5WC示教器采用防水密封圈设计，组装时需确保密封圈安装到位，避免灰尘、水汽侵入内部，影响设备使用寿命。测试过程中记录各项数据，对比原厂标准参数，确保修复效果达标。
日常使用中的规范操作与定期维护，能有效降低C5G-TP5WC示教器白屏故障发生率。避免示教器受到外力撞击、摔落或长期暴晒，作业环境温度控制在0-40℃，湿度不超过80%，防止内部元件受潮老化。每月清洁一次连接线缆与航插接口，检查排线锁扣状态，每季度拆开外壳清理内部灰尘，同时检测电源板电压输出稳定性。避免频繁插拔电源线与信号线，插拔时轻拿轻放，防止接口磨损变形。定期备份系统固件与程序，出现轻微显示异常时及时排查，避免故障扩大化影响生产。
柯马C5G-TP5WC示教器白屏维修的关键，在于精准匹配型号专属结构与故障特性，通过分步排查锁定问题根源，再采取对应修复措施。排线松动、供电异常等简单故障可通过现场处理快速解决，驱动模块、液晶屏等核心部件损坏则需依托原厂配件与专业工具维修。柯马机器人维修过程中需严格遵循操作规范，把控焊接温度、排线安装等细节，修复后通过全面测试验证性能。搭配精细化日常维护，既能快速解决白屏故障，又能延长示教器服役周期，为生产线稳定运行提供保障。
