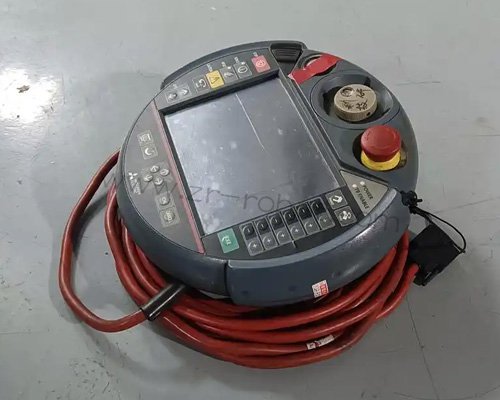

在工业自动化生产场景中，MITSUBISHI三菱机器人示教器作为人机交互的核心终端，其显示界面的清晰度直接影响操作指令的精准输入与作业状态的实时监控。竖线故障是示教器使用过程中的典型显示问题，表现为屏幕出现单条或多条固定/闪烁的垂直亮线、暗线，不仅干扰视觉判断，严重时会遮挡关键操作参数，导致生产作业中断。现场三菱机器人维修中，竖线故障的诱因复杂多样，从简单的线缆松动到核心的液晶屏损坏均可能引发，若缺乏系统的定位逻辑，盲目拆解极易造成二次损伤。结合三菱示教器的电路结构与显示模块特性，梳理竖线故障的分级研判、精准修复与长效防护要点，可为现场维修提供高效可行的解决方案。
竖线故障的可视化分级是精准维修的前置基础，通过直观观察与简易测试即可完成分类，为后续定位提供方向。一级故障为偶发性竖线，表现为竖线仅在示教器晃动、温度变化时出现，静置或重启后消失，多由线缆接触不良、接口氧化等浅层问题导致。二级故障为持续性固定竖线，单条或多条竖线长期存在，位置固定不变，无闪烁现象，大概率是液晶屏排线破损或显示驱动芯片虚焊。三级故障为扩散性竖线，竖线数量逐渐增多、范围扩大，伴随屏幕闪烁或局部黑屏，多指向液晶屏本体损伤、主板信号传输故障等核心问题。测试验证可通过两种方式辅助分级：一是重启示教器观察竖线是否消失，二是通过示教器自检功能查看显示状态，同时连接控制柜导出故障日志，排除软件层面的干扰。
维修前置的风险隔离需落实三重防护措施，规避电气损伤与数据丢失风险。首先执行规范的断电隔离流程，先关闭三菱机器人控制柜主电源，再断开示教器与控制柜的连接线缆，等待示教器内部电容完全放电（常规机型需5-8分钟），避免维修过程中出现触电或元件击穿。其次做好静电防护，三菱示教器内部集成精密的液晶驱动电路与主板芯片，静电易造成元件永久性损坏，维修时需佩戴防静电手套，工作台铺设防静电垫，拆卸过程中避免直接触摸电路板与液晶屏引脚。最后完成数据安全隔离，维修前通过控制柜的备份功能保存示教器内的程序参数、运动轨迹等关键数据，同时记录示教器的型号参数与连接线缆的接口位置，防止维修后出现参数丢失或连接错误。
构建故障根源定位矩阵，通过“外部-内部-核心”的三层排查逻辑，快速锁定竖线诱因。外部排查聚焦连接与环境因素，三菱机器人维修先检查示教器与控制柜之间的通讯线缆，查看插头是否松动、针脚是否氧化，可拔下线缆用酒精擦拭接口后重新连接，同时检查线缆外皮是否有破损、挤压痕迹，破损线缆需及时更换三菱原厂配件。若外部连接无异常，进一步检查示教器外壳是否有撞击、挤压痕迹，判断是否因外力导致内部结构移位。
内部排查重点关注排线与固定结构，拆卸示教器外壳时需使用专用螺丝刀，按对角顺序松开固定螺丝，避免螺丝滑丝或外壳变形。打开外壳后，先观察内部连接线束的排布状态，三菱机器人维修重点检查液晶屏排线与主板的连接情况，查看排线是否有折痕、破损，接口卡扣是否松动。可轻轻拔下排线重新插入并锁紧卡扣，若排线接口存在氧化，用棉签蘸取少量无水酒精轻轻擦拭。同时检查液晶屏固定框架是否松动，框架移位可能导致排线受力不均，需重新紧固框架螺丝，确保液晶屏与主板的相对位置准确。
核心排查聚焦显示模块与主板，借助万用表与示波器完成精准检测。用万用表测量液晶屏排线的供电电压，若电压值偏离三菱技术手册标准范围，需检查主板的电源管理芯片是否正常。通过示波器检测主板输出的显示驱动信号波形，若波形畸变或无输出，说明主板驱动电路故障，需重点检查驱动芯片与周边电阻、电容元件。若上述检测均无异常，且竖线持续存在，则可判定为液晶屏本体损伤，需更换同型号的三菱原厂液晶屏模块。
针对不同根源的靶向修复实操，需匹配对应的技术方案与操作规范。对于接口氧化与线缆松动问题，修复时需确保接口清洁无残留，重新连接时听到卡扣锁紧声即可，避免过度用力导致接口损坏；更换通讯线缆时，需选择与示教器型号匹配的原厂线缆，连接后用扎带固定线缆，避免弯折受力。对于排线破损与虚焊问题，若排线轻微破损可使用导电银浆修复，修复后用高温胶带固定；若虚焊则需使用电烙铁补焊，温度控制在320-350℃之间，焊接时间不超过3秒，防止高温损坏芯片与电路板铜箔。
液晶屏与主板的更换修复需严格遵循三菱示教器的装配标准。更换液晶屏时，先断开排线连接，拆除固定框架螺丝，平稳取出旧屏，注意保护液晶屏表面的偏光膜，避免刮伤。安装新屏时，先对齐定位孔，轻轻放置后紧固框架螺丝，再连接排线并锁紧卡扣，确保排线无扭曲受力。更换主板时，需先记录各线缆的连接位置，逐一断开连接线束，拆除主板固定螺丝，安装新主板时按记录的位置反向连接线缆，确保所有接口连接到位。三菱机器人维修完成后，梳理内部线缆，避免与金属部件直接接触，按拆卸逆序安装外壳，紧固螺丝时按对角顺序分次拧紧，扭矩控制在0.8-1.2N·m之间。
场景化验证体系需覆盖静态、动态与负载三种工况，确保修复效果符合生产需求。静态验证阶段，接通电源后观察示教器屏幕，确认竖线完全消失，显示界面清晰无闪烁，进入参数设置界面，检查所有参数显示正常。动态验证阶段，通过示教器控制机器人完成各轴全行程运动，实时监控屏幕显示状态，确保运动过程中无竖线复现，触摸操作响应灵敏，无延迟或误触发现象。负载验证阶段，模拟实际生产工况，让机器人在额定负载下连续运行2小时，期间观察示教器的显示稳定性、机身温度及无异常报警，同时检查各连接部位无松动，方可判定修复合格。
全生命周期防护措施可有效降低竖线故障复发概率，需结合故障根源与使用场景制定。日常操作规范方面，培训操作人员避免暴力按压、碰撞示教器屏幕，移动示教器时轻拿轻放，避免线缆拖拽受力。定期维护方面，每运行1500小时检查一次示教器接口与线缆状态，每3000小时对内部排线接口进行清洁保养，及时清理散热口灰尘，防止高温导致元件老化。环境适配方面，在高温、高湿度环境为示教器加装防护套，避免粉尘、油污侵入；电压波动较大的场景配置稳压设备，防止电压冲击损坏驱动电路。备件管理方面，储备常用的排线、接口等易损配件，确保故障发生时能快速响应。
