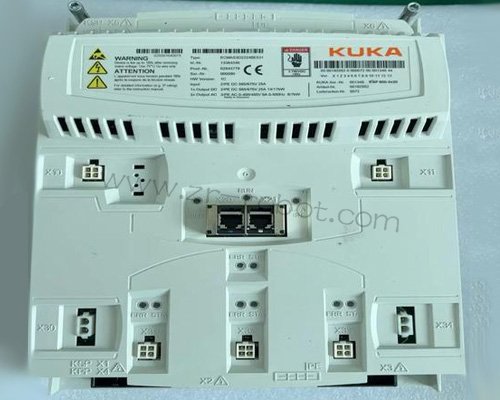

库卡机器人KSP600驱动器作为伺服系统的核心动力单元，承担着电机转速调节、扭矩输出控制及运行状态监控的关键职能，直接决定机器人运动精度与负载能力。在汽车焊装、工程机械装配、精密电子制造等工业场景中，过流故障是KSP600驱动器的高发问题，表现为驱动器启动瞬间或运行中触发“F209”“F210”等过流报警代码，随即进入保护停机状态，部分伴随驱动器外壳温度异常升高、内部继电器跳闸或保险管烧毁等现象。过流故障成因覆盖电源波动、功率器件损坏、负载异常、信号干扰等多环节，库卡机器人维修需结合其模块化设计与运行场景精准溯源。
KSP600驱动器过流故障的表征具有明确指向性，可通过报警信息与运行状态初步划分故障范围。启动即过流表现为驱动器接通电源、发出运行指令后立即触发过流报警，无任何转速输出，多与逆变模块IGBT击穿、整流桥损坏或控制板触发信号异常相关；运行中过流表现为低负载时正常运行，负载升至一定阈值后报警，或运行中随机突然报警，多与电机绕组短路、电流检测单元漂移或负载卡滞导致的堵转相关。某汽车焊装厂库卡KR500机器人KSP600驱动器，出现启动后3秒内触发“F209过流”报警，拆解后发现逆变模块中2个IGBT芯片已击穿短路。
故障成因需结合KSP600驱动器结构特性与使用场景综合溯源，功率器件损坏是最核心的诱因。逆变模块作为电流转换核心，KSP600采用6单元IGBT模块封装，若电机负载瞬间过载、电源电压波动产生浪涌冲击，或散热风扇损坏导致模块超温，会引发IGBT芯片击穿短路，形成大电流回路触发报警；某电子厂因电网雷击导致KSP600驱动器整流桥与IGBT模块同时损坏，就是典型案例。电机侧故障不可忽视，电机绕组绝缘老化引发匝间短路、相间短路，或电机轴承卡滞导致堵转，会使驱动器输出电流急剧超过额定值；库卡机器人长期运行后，电机线缆磨损破皮造成对地短路，也会直接引发驱动器过流。控制回路异常如电流传感器漂移、控制板PWM信号输出畸变，或驱动器与电机之间的编码器信号失真导致的转速闭环失控，同样会引发过流故障。
故障诊断需遵循“先外部后内部、先电源后负载、先硬件后软件”的原则，避免盲目拆解造成二次损伤。库卡机器人维修首先开展外部排查：通过库卡机器人控制柜的示教器读取过流报警详细信息，明确是“输入过流”还是“输出过流”；断开驱动器与电机的连接线缆，单独给驱动器通电测试，若仍触发过流报警，说明故障在驱动器内部，反之则为电机或线缆故障。电源检测环节：使用万用表测量驱动器输入三相电压，确保平衡且符合380V±10%的标准范围；测量直流母线电压，正常应稳定在540V左右，若电压波动过大或无输出，需检查整流模块与滤波电容。
内部深度诊断需聚焦核心组件，拆解前需断开主电源并放电10分钟以上，避免电容残余电压触电。功率模块检测是重点：使用万用表二极管档测量IGBT模块的CE极、GE极，若出现正向导通且反向也导通的情况，判定为IGBT击穿；测量整流桥各桥臂的二极管特性，若出现短路或开路，需更换整流模块。某机械加工厂维修时发现，KSP600驱动器IGBT模块3个桥臂中有2个击穿，同时整流桥1个桥臂二极管损坏。电流检测单元检测：检查霍尔电流传感器的供电电压与输出信号，使用示波器观察传感器输出波形，若波形失真或无信号，说明传感器损坏或信号线路接触不良；检查控制板上的电流采样电阻，若电阻烧毁或阻值异常，会导致电流检测信号失真引发误报警。控制回路检测：观察控制板上的电容、电阻是否有鼓包、烧蚀痕迹，使用示波器检测PWM信号输出端，若信号缺失或畸变，需检查主控芯片与驱动芯片是否正常。
靶向修复需根据故障类型制定精细化方案，确保配件兼容性与工艺规范。功率模块更换是核心环节，IGBT模块与整流桥需选用库卡原厂同型号配件，更换IGBT时需同时更换配套的续流二极管，避免型号不匹配导致二次损坏；焊接时使用恒温热风枪，温度控制在350℃左右，焊接完成后涂抹导热硅脂，确保散热良好。电流检测单元修复：损坏的霍尔传感器需更换同规格原厂配件，更换后进行零点校准；烧毁的采样电阻需匹配相同阻值与功率的精密电阻，焊接后进行通断测试。控制板故障若为驱动芯片损坏，需更换同型号芯片并重新焊接；若为主控芯片故障，需更换控制板并通过库卡专用软件刷写固件程序。
修复后的校准与调试是保障运行质量的关键环节。参数校准需通过库卡KUKA.WorkVisual软件连接驱动器，进入“电流环校准”界面，按照提示完成电流传感器零点校准与增益校准，确保电流检测精度误差控制在±2%以内；重新匹配电机参数，输入电机型号、额定电流、额定转速等基础信息，完成驱动器与电机的适配。功能测试分阶段开展：空载测试时启动驱动器，监测输出三相电流的平衡性，确保偏差不超过5%；加载测试时逐步提升负载至额定负载的120%，运行1小时观察驱动器温度与电流变化，无过流报警且温度不超过60℃为合格。
库卡机器人KSP600驱动器过流故障维修的核心在于“精准定位故障器件、匹配原厂配件保障兼容、规范校准确保精度”，其功率变换核心地位决定了维修需兼顾电气性能与散热保障。通过本文构建的库卡机器人维修体系，可有效缩短故障排查时间，提高修复成功率。在智能制造对设备运行稳定性要求日益提高的背景下，标准化的维修技术与预防措施，能显著降低过流故障发生率，为库卡机器人生产线连续运行提供坚实保障。
