库卡机器人作为全球工业自动化领域的重要品牌，其CI3安全板在系统中承担着关键的安全控制功能。该模块负责监控急停信号、安全门状态、外部设备联锁等重要安全输入，并与控制器协同工作，确保设备在危险状态下能够及时响应并切断动力输出。当CI3安全板出现故障时，可能导致整个机器人系统无法启动或频繁触发安全保护机制，影响正常生产流程。在进行库卡机器人维修过程中，针对CI3安全板的故障诊断和修复显得尤为关键。
一、CI3安全板的功能特性与常见故障表现
CI3安全板是KUKA控制系统中的核心安全组件之一，广泛应用于KR系列机器人中。它不仅具备基本的数字量输入采集能力，还集成了安全逻辑处理单元，支持SIL2级安全等级要求。一旦该模块发生异常，系统通常会提示“SafeOperation Not Available”、“Safety Circuit Fault”等报警信息，严重时会导致机器人无法进入操作模式。
在实际维修过程中发现，很多关于CI3安全板的故障并非完全由硬件损坏引起。有时候，接线错误、外部干扰、程序配置不当等因素也可能导致类似的报警现象。某个安全继电器反馈信号未正确接入，或者急停按钮线路存在断点，都有可能被误判为模块故障。
一些现场技术人员习惯于直接更换整块安全板以恢复运行，这种做法虽然见效快，但未必是最经济合理的解决方案。若能准确判断问题所在，或许只需更换部分外围元件即可解决问题，从而节省维修成本。
二、从报警信息入手分析故障成因
面对CI3安全板相关报警，第一步应是查看控制器屏幕显示的具体代码，并结合示教器中的事件日志进行比对。不同的报警编号代表不同类型的故障来源，例如E-0516表示安全回路中断，而E-0517则可能涉及内部看门狗超时等问题。
在某些情况下，报警信息并不总是即时反映真实故障原因。一次短暂的电压波动可能造成模块暂时性通信失败，进而引发连锁反应。这时候如果仅凭单次记录下结论，可能会忽略真正的问题根源。
建议在进行库卡机器人维修时，使用专用调试软件如KUKA.WorkVisual读取更详细的诊断数据。这些工具可以提供模块自检结果、通道状态、通信链路质量等信息，有助于快速定位具体哪一路输入或哪个子系统出现了异常。
三、硬件检测与外围电路排查

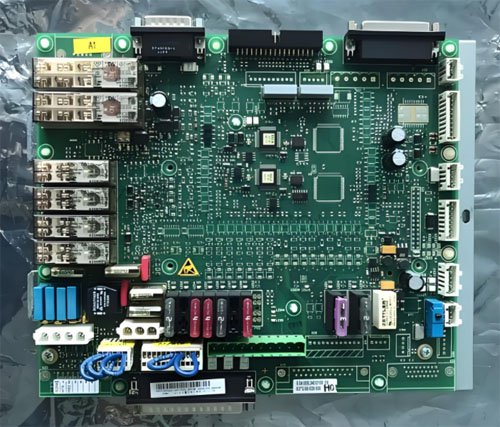

CI3安全板本身结构较为紧凑，包含多个光耦隔离器、继电器驱动电路及通信接口。若怀疑模块本体损坏，需借助专业设备对其各通道进行通断测试，并检查供电电压是否稳定。
更多时候问题可能出在外部接线上。例如急停按钮触点老化、安全门开关接触不良、屏蔽层未良好接地等情况，都可能造成信号不稳定，从而被CI3安全板识别为故障。有时候，即便是简单的端子松动，也可能导致整个安全回路失效。
另一个容易忽视的环节是外部电源质量。CI3模块通常依赖外部24V直流电源供电，若该电源纹波较大或存在间歇性断电情况，也会造成模块误报。在进行检测时，不仅要测量模块本身的输入电压，还需检查上游供电系统的稳定性。
四、固件版本与参数设置的影响
除了硬件因素外，软件层面的问题同样可能引发CI3安全板相关的报警。例如，模块固件版本不匹配、安全逻辑配置错误、与主控制器通信协议不一致等情况，都可能导致系统无法正常识别模块状态。
在进行库卡机器人维修时，技术人员应确认当前使用的固件版本是否符合设备手册推荐标准。有时升级或降级固件可解决兼容性问题。此外，还需检查安全回路的逻辑设置是否与现场实际接线一致，避免因配置错误导致误动作。
值得注意的是，某些安全参数一旦修改后不会立即生效，必须重启控制器才能应用新设定。如果在调试过程中忽略了这一点，可能会误以为问题仍未解决，从而延长维修时间。
五、预防性维护与日常管理建议
为了降低CI3安全板故障的发生概率，企业应建立定期维护机制。建议每隔一段时间对安全回路进行通断测试，检查所有急停按钮、安全门开关的工作状态，并清洁模块内部灰尘，防止因散热不良导致电子元件过早老化。
加强对现场操作人员的技术培训，使其了解基本的安全回路原理与报警识别方法。这样可以在问题初现端倪时及时上报，避免小故障演变成大问题。
另外，建议企业在每次维修后保留详细记录，包括所更换部件、调整参数、报警清除方式等。这不仅有助于日后追溯问题根源，也为后续维护提供了参考依据。
六、总结与技术提升方向
CI3安全板作为库卡机器人安全系统的关键组成部分，其运行状态直接影响到整机的安全性能和生产连续性。在进行库卡机器人维修时，不能仅凭表面报警就轻易判断为模块损坏，而应从整体系统出发，综合考虑硬件、软件、接线、环境等多个方面因素。
每一次成功的维修不仅是对设备的修复，更是对自身技能的提升。通过不断积累案例、总结经验，能够更快地识别问题本质，提高诊断效率。也要关注新技术的发展趋势，掌握更多先进的检测工具与维修方法，以应对未来可能出现的新型故障挑战。
