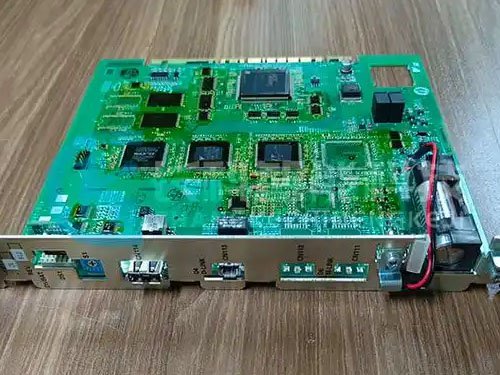

Yaskawa安川机器人I/F基板作为控制信号与外部执行单元的核心中转载体，其焊接质量直接决定设备运行稳定性。虚焊作为基板最具隐匿性的故障类型，初期常表现为信号传输偶发中断、报警代码闪烁不定等非持续性异常，易被误判为软件参数偏差或外部线路接触不良。随着故障加剧，可能引发机器人动作卡顿、程序执行紊乱甚至核心功能瘫痪，给生产连续性带来严重影响。相较于显性的电路烧毁故障，虚焊的隐蔽性与渐进性特点，使其诊断与修复难度更高，也对安川机器人维修流程的规范性与精准性提出了更严苛的要求。
安川机器人I/F基板虚焊的形成并非单一因素导致，而是环境、工艺与运维等多方面因素长期作用的结果。工业现场的持续振动是诱发虚焊的核心环境诱因，机器人作业时的高频运动传递至基板，会使焊点长期承受周期性机械应力，导致焊锡与引脚、焊盘的结合面逐渐剥离。温度波动同样不可忽视，基板上电子元件工作时产生的热量与车间环境温度变化叠加，会让焊锡与基材因热膨胀系数差异产生反复的热胀冷缩，长期下来焊点金属疲劳，形成微小缝隙。
工艺层面的先天缺陷则为虚焊埋下隐患，焊接过程中焊锡量不足、烙铁温度偏低或焊接时间过短，会导致焊锡未能充分熔化，与焊盘形成的金属间结合层不完整。助焊剂活性不足或基板焊盘存在氧化层、油污等污染物，会阻碍焊锡的浸润扩散，形成看似合格实则结合不牢固的假焊点。运维过程中的不规范操作也会加剧虚焊风险，例如未采取防静电措施接触基板导致元件引脚受损，或拆卸电缆时对基板施加过大拉力，破坏焊点结构。
针对虚焊的隐匿性特点，需建立阶梯式诊断体系，从表层排查逐步深入核心故障点。首先进行外观初筛，在断电并拆除基板后，借助高倍显微镜观察关键焊点状态，安川机器人维修重点关注电源接口、信号引脚等高频受力区域。正常焊点应呈现均匀光滑的银白色，与引脚、焊盘紧密贴合，而虚焊焊点多存在边缘发黑、焊锡凹陷、与基材存在明显界线等特征，部分还能观察到细微裂纹。
外观排查后需进行电性能验证，使用万用表测量可疑焊点的接触电阻，正常焊点接触电阻通常小于10毫欧，若测量值超过100毫欧则可判定为虚焊。对于动态工况下的隐性虚焊，可采用冷热冲击测试辅助诊断，通过加热枪与冷风枪交替作用于基板，模拟温度波动环境，同时监测信号传输状态，若出现信号中断则可精准定位故障焊点。结合安川机器人的故障报警日志，对照基板电路原理图，能进一步缩小排查范围，提升诊断效率。
虚焊修复的核心是重建焊锡与基材的牢固结合，整个过程需严格遵循规范流程。安川机器人维修前需做好充分准备，佩戴防静电手环与手套，避免静电损伤基板元件；准备适配的低温焊锡丝、恒温烙铁及助焊剂，将烙铁温度校准至280-320℃的最佳焊接区间。修复时先对虚焊焊点进行清洁处理，用无水乙醇擦拭去除表面油污与氧化层，若焊盘氧化严重，可轻轻打磨后再进行清洁。
焊接操作需精准把控，将烙铁头轻触焊点，待原有焊锡充分熔化后加入适量新焊锡，确保焊锡均匀覆盖焊盘与引脚，形成饱满圆润的焊点，避免出现焊锡过多堆积或过少未完全包裹的情况。焊接完成后自然冷却至室温，禁止用手触碰或吹风加速冷却，防止焊点因热应力产生新的裂纹。修复后需再次进行外观检查与电阻测量，确认焊点合格后，还需进行基板功能测试，通过示教器导入备份程序，验证信号传输与指令执行是否正常。
值得注意的是，安川机器人I/F基板存储有系统参数与用户程序，安川机器人维修前必须进行数据备份。可将CF卡插入示教编程器，在维护模式下选择“外部存储”→“储存”，完整备份CMOS数据。修复完成后重新安装基板时，需确保基板沿机架沟槽准确插入，拧紧固定螺钉，按拆卸相反顺序连接所有电缆，并将旋转开关设置为与原基板相同数值，最后通过CF卡恢复备份数据，确保机器人参数与修复前一致。
规避虚焊故障的长效防护策略，需从环境管控、日常运维与工艺优化三方面着手。针对工业现场振动问题，可在基板安装处加装缓冲垫，减少机器人运动产生的应力传递；合理规划设备布局，避免基板长期处于高温区域，确保控制柜通风散热良好。日常运维中，定期对基板进行清洁除尘，检查电缆连接是否牢固，避免拆卸时对基板造成机械损伤；建立基板运行档案，记录每次维护与故障情况，提前预判焊点老化趋势。
工艺优化层面，采购基板时严格把控焊接质量，优先选择焊锡结合紧密、焊盘无氧化的优质部件。对于老旧基板，可定期进行预防性补焊，对高频受力与高温区域的焊点进行加固处理。通过全方位的防护措施，能有效降低虚焊故障发生率，延长安川机器人I/F基板的使用寿命，保障设备长期稳定运行。
