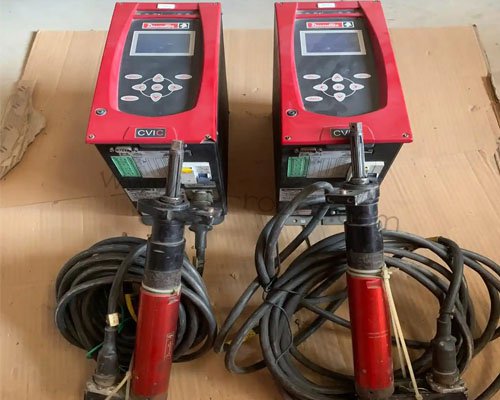

Desoutter马头拧紧控制器凭借精准的扭矩控制能力，在汽车螺栓紧固、航空零部件装配等场景中占据重要地位。作为电气与控制核心的集成设备，其供电系统对电压规格有严格要求，上错电是生产现场常见的人为失误，轻则导致控制器停机保护，重则烧毁内部核心元器件，造成数小时甚至数天的生产中断。不少维修人员面对上错电故障时，常因对内部电路保护机制不熟悉而陷入排查困境，要么遗漏隐性故障点，要么因操作不当扩大损坏范围。掌握马头拧紧控制器维修逻辑，对快速恢复生产至关重要。
马头拧紧控制器上错电后的故障表现具有明确的电路损坏指向性，可通过初期检查缩小排查范围。最直接的是开机无任何反应，电源指示灯不亮、按键无响应，这种情况多与主电源回路的保护元件损坏相关。部分机型会出现开机后立即触发保护，电源指示灯闪烁后自动关机，此类现象通常是某一功能模块因过压出现短路，触发了控制器的过载保护机制。还有一种典型表现是部分功能失效，比如扭矩显示正常但无法输出动力，或通讯中断无法与上位机连接，这说明主供电回路未完全损坏，仅对应功能的供电分支出现故障。少数情况下会伴随异味或冒烟，出现这种现象时需立即断电，避免故障进一步扩大。拧紧控制器维修
维修前的准备工作需兼顾安全性和针对性。首要步骤是断开控制器所有供电线路，避免再次误接电源造成二次损坏。随后准备适配的检测设备，万用表用于测量电阻、电压参数，示波器可观察关键电路的信号波形，同时需备好与控制器型号匹配的备用保险丝、压敏电阻等易损保护元件。由于马头拧紧控制器内部电路集成度高，需准备绝缘性能良好的拆卸工具，防止操作时出现电路短路。此外马头拧紧控制器维修要提前获取对应型号的电路框图，重点标注电源输入回路、保护电路及核心芯片的供电路径，为精准排查提供依据。
上错电故障的排查需遵循“从外到内、从保护到核心”的顺序逐步推进。先检查电源输入接口处的保护元件，拧开控制器外壳后，首先查看输入端子旁的保险丝，若保险丝熔断，需记录其规格参数并更换，更换前需确认后续电路无短路隐患，避免新保险丝再次烧毁。随后检测并联在电源输入端的压敏电阻，正常情况下压敏电阻阻值极大，上错电后会因过压击穿，阻值变为零或极小，此类情况需直接更换同型号压敏电阻。完成基础保护元件检查后，测量电源模块的输入输出电压，若输入正常但无输出，说明电源模块内部整流或滤波电路损坏，需拆解模块进一步检修或更换。
核心控制模块的隐性故障排查是维修难点。电源模块正常但控制器仍无法开机时，需重点检查核心CPU的供电电路，通过万用表测量供电引脚的电压值，与电路框图中标注的标准值对比，判断是否存在供电不足或无供电现象。若核心芯片供电异常，需排查供电线路上的滤波电容和稳压芯片，电容鼓包或稳压芯片发热严重时需及时更换。通讯模块和扭矩控制模块的排查需结合功能表现，通讯中断时重点检测通讯芯片的供电引脚电压，扭矩输出异常时则需检查驱动模块的供电回路，这些模块的供电通常由主电源模块经二次稳压后提供，任一环节异常都会导致功能失效。
维修后的测试验证需分阶段开展，确保无隐性故障。第一阶段进行空载通电测试，接入正确规格的电源后，观察电源指示灯、显示屏是否正常启动，记录各关键电路的电压参数，确认符合标准值。第二阶段进行功能测试，通过控制器面板设置不同扭矩参数，检测输出信号是否正常，同时测试通讯功能，确认能与上位机正常交互数据。第三阶段进行负载模拟测试，连接拧紧执行机构，模拟实际生产中的不同扭矩紧固场景，连续运行半小时以上，监测控制器的温度变化和参数稳定性，确保无过热或参数漂移现象。测试过程中需实时记录各项数据，形成完整的马头拧紧控制器维修测试报告。
上错电故障的预防比维修更具实际意义。生产现场可在控制器供电接口处粘贴醒目的电压规格标识，与供电线缆采用颜色区分，避免不同电压规格的线缆混用。定期对操作人员开展培训，强调供电前的双重确认流程，要求接线后由专人复核电压规格。条件允许的情况下，可在供电回路中加装电压检测装置，当接入电压与控制器额定电压不符时，自动触发报警并切断供电。维修人员在完成维修后，也需在控制器外壳标注维修记录，提醒现场人员注意供电规格。
马头拧紧控制器上错电维修的核心，在于精准定位过压损坏的电路节点，避免盲目更换部件。从外部保护元件到内部电源模块，再到核心控制芯片的逐层排查，既能快速找到故障根源，又能减少不必要的马头拧紧控制器维修维修成本。维修后的多阶段测试和现场预防措施的落地，能有效缩短故障恢复时间，降低同类故障的再次发生概率，为生产连续性提供可靠保障。
